Tên sản phẩm: GD100-015G-4
Model: GD100-015G-4

GD100-015G-4

Đánh giá: 0/5 sao (trong tổng số 4 bình chọn)
Bình chọn của bạn:

Thông tin chi tiết Hướng dẫn sử dụng Nhận xét

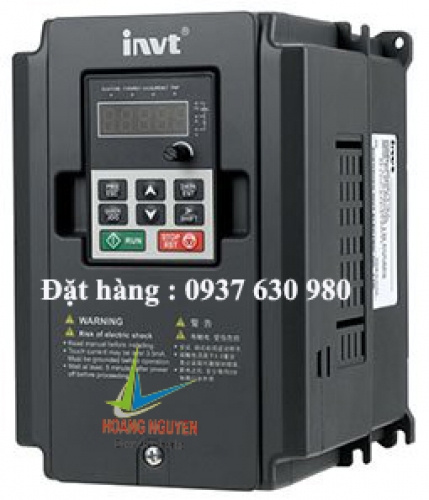

Biến tần GD100 là biến tần đa năng dùng cho các ứng dụng chế tạo máy đa dạng với công suất lên đến 15 kW.
GD100 sử dụng công nghệ điều khiển vector không cảm biến và điều khiển moment, đáp ứng nhu cầu điều khiển của hâu hết các loại máy móc thông dụng.
Biến tần GD100 được thiết kế để chống bám bụi và tản nhiệt tốt, giao diện và thông số cài đặt thân thiện với người dùng.

Đặc tính kỹ thuật chính

Điều khiển Vectorized V/F (SVPWM), Sensorless vector (SVC), Torque control
Torque khởi động ở 0.5Hz: 150%
Điều khiển tốc độ chính xác đến ±0.2%, đáp ứng nhanh<20 ms
Số cổng I/O: 13
Truyền thông: Modbus, RS485.
Keypad có thể lấy rời để giám sát và cài đặt từ xa, sao chép được thông số
Chức năng ứng dụng: PLC giản đơn, các cấp tốc độ đặt trước, điều khiển PID, điều khiển ziczac máy quấn chỉ, cài đặt linh hoạt v/f, hãm DC, hãm Magnetic Fluxing…
Tích hợp sẵn Braking Unit, IEC 61800-3 C3 Filter
30 chức năng bảo vệ biến tần và động cơ trước các sự cố như là quá dòng, áp cao, áp thấp, quá nhiệt, mất pha, lệch pha, đứt dây ngõ ra, quá tải v.v
CE hợp chuẩn thị trường châu Âu

- Tương thích điện từ: EN 61800-3:2004, 2006/95/EC
- An toàn: EN 61800-5-1:2007, 2004/108/EC

Ứng dụng

Bơm, quạt, máy nén, máy đóng gói, băng tải, máy nâng cỡ nhỏ, máy chế biến gỗ, máy trong ngành dệt, máy chế biến thực phẩm, đóng chai…

Gọi ngay Hotline : 0903009464 Để được tư vấn miễn phí về sản phẩm.

GD100-0R7G-4

GD100-1R5G-4

GD100-2R2G-4

GD100-004G-4

GD100-5R5G-4

GD100-7R5G-4

GD100-011G-4

GD100-015G-4

Công ty Hoàng Nguyên - đại lý Biến tần invt

I/THÔNG SỐ KỸ THUẬT

ĐẶC TÍNH THIẾT BỊ		DIỄN GIẢI
Dải công suất		0.7~15KW
Nguồn điện ngõ vào	Điện áp ngõ vào (V)	AC 3Pha 380V(-15%) ~ 440(+10%) (0.7~15KW)
Nguồn điện ngõ vào	Tần số ngõ vào (Hz)	47~63Hz
Nguồn điện ngõ ra	Điện áp ngõ ra (V)	0~điện áp ngõ vào
Nguồn điện ngõ ra	Tần số ngõ ra (Hz)	0~400Hz
Động cơ	Động cơ không đồng bộ
Đặc tính điều khiển	Moment khởi động	0.25Hz /150 % (SVC).
	Chế độ điều khiển	Vectorize V/F (SVPWM), Sensorless vector (SVC)
	Độ phân giải điều chỉnh tốc độ	1:100 (SVC)
	Độ phân giải ngõ vào tương tự	≤20mA.
	Độ phân giải ngõ vào số	≤2ms.
	Khả năng quá tải	+ 150% dòng định mức: 1 phút. + 180% dòng định mức: 10 giây. + 200% dòng định mức: 1 giây.
	Tần số sóng mang	1 kHz ~15.0 kHz.
	Độ chính xác tốc độ	±0.2% của tốc độ lớn nhất (SVC).
	Đáp ứng moment	20ms (SVC).
	Sai số điều khiển moment	10% (SVC).
	Độ dao động tốc độ	±0.3% (SVC).
	Nguồn điều khiển tần số	Tín hiệu số, tín hiệu tương tự, tín hiệu xung, đa cấp tốc độ, chế độ PLC đơn giản, PID, điều khiển qua truyền thông Modbus RTU à có thể chuyển đổi qua lại giữa các kênh đặt tốc độ.
	Bộ lọc	Tích hợp bộ lọc C2, C3.
Đặc điểm I/O (tất cả các ngõ vào/ra đều có thể lập trình được. Ngõ vào/ ra đều có TIMER ON/OFF)	Ngõ vào số	4 ngõ vào (S1~S4), tần số cao nhất 1kHz, nội trở 3.3kΩ. 1 ngõ vào tốc độ cao (HDI), tần số cao nhất: 50kHz.
	Ngõ vào Analog	02 ngõ vào: + Ngõ AI2 nhận tín hiệu 0~10V hoặc 0~20mA. + Ngõ AI3 nhận tín hiệu -10~10V.
	Ngõ ra Analog	02 ngõ ra: Ngõ AO1, AO2 có tín hiệu 0~10V hoặc 0~20mA. tùy chọn
	Ngõ ra Relay	2 ngõ ra Relay: + RO1A-NO, RO1B-NC, RO1C-Common. + RO2A-NO, RO2B-NC, RO2C-Common.
	Truyền thông	Modbus RTU
Chức năng bảo vệ	Cung cấp hơn 30 mã lỗi chức năng bảo vệ: dòng điện quá, điện áp quá cao, điện áp quá thấp, nhiệt độ quá cao, mất pha…. Tiêu chuẩn bảo vệ: IP20
Chức năng đặc biệt	Chức năng tự ổn áp (AVR)	Tự động ổn định điện áp ngõ ra khi điện áp nguồn cấp dao động bất thường.
	Chức năng giúp hệ thống hoạt động liên tục	Tự động reset lỗi theo số lần và thời gian đặt trước. Duy trì hoạt động khi bị mất điện thoáng qua và dải điện áp hoạt động rộng phù hợp với những nơi điện chập chờn.
	Chức năng cân bằng tải	Khi nhiều động cơ cùng kéo một tải,chức năng này giúp cân bằng tải phân bố trên các động cơ bằng cách giảm tốc độ xuống dựa vào giá trị tăng lên của tải.
	Chức năng điều khiển thắng	Thắng động năng, thắng kích từ
	Chức năng tiết kiệm điện	Chức năng tự động tiết kiệm điện khi động cơ dư tải Nâng cao hệ số công suất của động cơ
	Chức năng timer, counter	Tích hợp bộ cài đặt thời gian trễ và bộ đếm để phù hợp với các ứng dụng khác nhau.
	Chức năng bù moment	Làm tăng đặc tính moment của điều khiển V/F khi động cơ làm việc ở tốc độ thấp.
	Chức năng chuyên dụng cho ngành sợi, dệt	Điều khiển chạy tốc độ thay đổi theo chu trình để cuộn sợi.
	Chức năng kiểm tra, giám sát	Kết nối máy tính để giám sát quá trình hoạt động cũng như cài đặt thông số cho biến tần nhờ phần mềm INVT studio V1.0, HCM.

II. LỰA CHỌN THIẾT BỊ

a/ Kích thước lắp đặt

a.1/ Lắp đặt trên tường

Công suất (kW)	Điện áp (V)	W1 (mm)	W2 (mm)	W3 (mm)	W4 (mm)	H1 (mm)	H2 (mm)	H3 (mm)	H4 (mm)	D1 (mm)	D2 (mm)	Lỗ lắp đặt (mm2)
0.7~2.2	380	126.0	115.0	-----	-----	186.0	175.0	-----	-----	155.0	-----	5
4~5.5		146.0	131.0	-----	-----	256.0	243.5	-----	-----	167.0	-----	6
7.5~15		170.0	151.0	-----	-----	320.0	303.5	-----	-----	196.3	-----	6

a.2/ Lắp đặt âm tường

Công suất (kW)	Điện áp (V)	W1 (mm)	W2 (mm)	W3 (mm)	W4 (mm)	H1 (mm)	H2 (mm)	H3 (mm)	H4 (mm)	D1 (mm)	D2 (mm)	Lỗ lắp đặt (mm2)	Ốc
0.7~2.2	380	150.2	115.0	130.0	7.5	233.9	220.0	190.0	13.5	155.0	65.5	5	M2
4~5.5		170.2	131.0	150.0	9.5	292.0	276.0	260.0	6	167.0	84.5	6	M5
7.5~15		191.2	151.0	174.0	11.5	370.0	351.0	324.0	12	196.3	113.0	6	M5

b/ Chọn MCB, Dây động lực, công suất Motor.

Công suất (kW)	Điện áp (V)	Dòng định mức (A)		Công suất Motor (KW)	MCB (A)	Cáp động lực (mm2)
Công suất (kW)	Điện áp (V)	Ngõ vào	Ngõ ra	Công suất Motor (KW)	MCB (A)	Cáp động lực (mm2)
GD100-0R7G-4	3Pha 380V	3.4	2.5	2.5	16	2.5
GD100-1R5G-4		5	3.7	2.5	16	2.5
GD100-2R2G-4		5.8	5	2.5	16	2.5
GD100-004G-4		13.5	9.5	2.5	25	2.5
GD100-5R5G-4		19.5	14	2.5	25	2.5
GD100-7R5G-4		25	18.5	4	40	4
GD100-011G-4		32	25	6	63	6
GD100-015G-4		40	32	10	63	10
