Thông tin sản phẩm

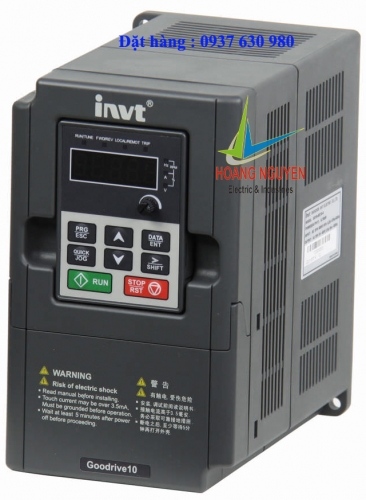

Tên sản phẩm: GD10-1R5G-4-B
Model: GD10-1R5G-4-B

GD10-1R5G-4-B

Đánh giá: 0/5 sao (trong tổng số 4 bình chọn)
Bình chọn của bạn:

Thông tin chi tiết Hướng dẫn sử dụng Nhận xét

Biến tần mini GD10 là biến tần dùng cho các ứng dụng chế tạo máy cơ bản cỡ nhỏ với công suất đến 2.2 kW.
Biến tần GD10 nhỏ gọn, tiết kiệm không gian và dễ dàng lắp đặt, thông số cài đặt thân thiện với người dùng.
Biến tần GD10 có dải làm việc điện áp rộng, 1P 220 V±15% và 3P 380 V±15%, phù hợp cả với điều kiện điện áp lưới chập chờn, sụt áp nhiều ở các hộ kinh doanh nhỏ, vùng sâu vùng xa.

Đặc tính kỹ thuật chính

Điều khiển vô hướng V/F
Torque khởi động ở 0.5Hz: 140%
Điều khiển tốc độ chính xác đến ±0.5%
Số cổng I/O: 10
Truyền thông: Modbus, RS485
Keypad liền, keypad rời tự chọn
Chức năng ứng dụng: PLC giản đơn, các cấp tốc độ đặt trước, điều khiển PID, cài đặt linh hoạt v/f…
Tích hợp sẵn IEC 61800-3 C3 Filter, Braking Unit cho dòng GD10-B
12 chức năng bảo vệ biến tần và động cơ trước các sự cố như là quá dòng, áp cao, áp thấp, quá nhiệt, mất pha, lệch pha, đứt dây ngõ ra, quá tải v.v
CE hợp chuẩn thị trường châu Âu, 2006/95/EC và 2004/108/EC

- Tương thích điện từ: EN 61800-3:2004
- An toàn: EN 61800-5-1:2007

Ứng dụng

Biến tần GD10 được ứng dụng rộng rãi cho nhiều loại máy móc tự động hóa có công suất nhỏ: máy se sợi, máy thổi, bơm quạt....và đặc biệt chuyên dụng cho máy làm nhang.

Công suất (KW)	Điện áp (V)	Dòng định mức (A)		Công suất Motor (KW)	MCB (A)	Cáp động lực (mm2)
Công suất (KW)	Điện áp (V)	Ngõ vào	Ngõ ra	Công suất Motor (KW)	MCB (A)	Cáp động lực (mm2)
GD10-0R7G-S2-B	1Pha 220V	9.3	4.2	0.75	16	1.5
GD10-1R5G-S2-B		15.7	7.5	1.5	25	2.5
GD10-2R2G-S2-B		24	10	2.2	50	2.5
GD10-0R7G-4-B	3Pha 380V	3.2	2.5	0.75	10	1.5
GD10-1R5G-4-B		4.3	4.2	1.5	10	2.5
GD10-2R2G-4-B		7.1	5.5	2.2	16	2.5

GD10-0R7G-S2-B

GD10-1R5G-S2-B

GD10-2R2G-S2-B

GD10-0R7G-4-B

GD10-1R5G-4-B

GD10-2R2G-4-B

Công ty Hoàng Nguyên - đại lý Biến tần invt

THÔNG SỐ KỸ THUẬT:

ĐẶC TÍNH THIẾT BỊ		DIỂN GIẢI
Dải công suất		0.75KW~2.2KW
Nguồn điện ngõ vào	Điện áp ngõ vào (V)	+ AC 1Pha 220V (-15% )~240 (+10%) (0.75 ~2.2 KW) + AC 3Pha 380V (-15%)~440 (+10%) (0.75~2.2KW)
Nguồn điện ngõ vào	Tần số ngõ vào (Hz)	50Hz, 60Hz (47~63Hz)
Nguồn điện ngõ ra	Điện áp ngõ ra (V)	0~điện áp ngõ vào
Nguồn điện ngõ ra	Tần số ngõ ra (Hz)	0~400Hz
Loại động cơ	Động cơ không đồng bộ
Đặc tính điều khiển	Chế độ điều khiển	Điều khiển V/F
	Độ phân giải điều chỉnh tốc độ	1:100
	Độ phân giải ngõ vào analog	≤ 20mV
	Độ phân giải ngõ vào số	≤ 2ms.
	Khả năng quá tải	60s với 150% dòng định mức. 10s với 180% dòng định mức. 1s với 200% dòng định mức.
	Nguồn điều khiển tần số	Bàn phím, ngõ vào analog, truyền thông Modbus, đa cấp tốc độ: có 16 cấp tốc độ đặt trước, và PID. Có thể thực hiện kết hợp giữa nhiều ngõ vào và chuyển đổi giữa các ngõ vào khác nhau.
	Truyền thông	Modbus RTU
Đặc điểm I/O (tất cả các ngõ vào/ra đều có thể lập trình được, ngõ vào ngõ ra có TIMER)	Ngõ vào số	Có 05 ngõ vào số nhận giá trị ON – OFF, có thể đảo đảo trạng thái NO hay NC.
	Ngõ vào Analog	Cổng AI có thể nhận tín hiệu vào từ 0 ~10V/ 0~20mA.
	Ngõ ra Analog	Cổng AO có thể phát tín hiệu ra từ 0 ~10V/ 0~20mA.
	Ngõ ra collector hở	1 ngõ ra collector cực hở (Y)
	Ngõ ra Relay	Có 1 ngõ - RO1A-NO, RO1C-Common.
Chức năng bảo vệ	Bảo vệ tới hơn 10 mã lỗi khi xảy ra các sự cố như là quá dòng, áp cao, dưới áp, quá nhiệt, lệch pha, đứt dây ngõ ra, quá tải v.v…
Chức năng đặc biệt	Chức năng tự ổn áp (AVR)	Tự động ổn định điện áp ngõ ra khi điện áp nguồn cấp dao động bất thường.
	Chức năng điều khiển thắng	Thắng động năng, thắng kích từ, thắng DC
	Chức năng chuyên dụng cho ngành sợi, dệt	Điều khiển chạy tốc độ thay đổi theo chu trình để cuộn sợi.
	Chức năng giúp hệ thống hoạt động liên tục	Tự động reset lỗi theo số lần và thời gian đặt trước. Duy trì hoạt động khi bị mất điện thoáng qua và dải điện áp hoạt động rộng phù hợp với những nơi điện chập chờn.
	Chức năng timer,counter	Tích hợp bộ cài đặt thời gian trễ và bộ đếm để phù hợp với các ứng dụng khác nhau.
	Chức năng bù moment	Làm tăng đặc tính momen của điều khiển V/F khi động cơ làm việc ở tốc độ thấp.
	Chức năng kiểm tra, giám sát	Kết nối máy tính để giám sát quá trình hoạt động cũng như cài đặt thông số cho biến tần nhờ phần mềm INVT Studio V1.0, HCM
Chức năng chuyên dụng cho máy làm nhang	Biến tần GD10-0R7G-S2-B-ZX có chức năng chuyên dụng cho máy làm nhang bao gồm: - Chức năng kiểm soát chống kẹt nhang. - Reset chế độ kẹt nhang có thể lập trình bằng tay hoặc tự động. - Khả năng chịu quá tải cao: 300% dòng định mức - Đáp ứng tăng tốc, giảm tốc nhanh.
